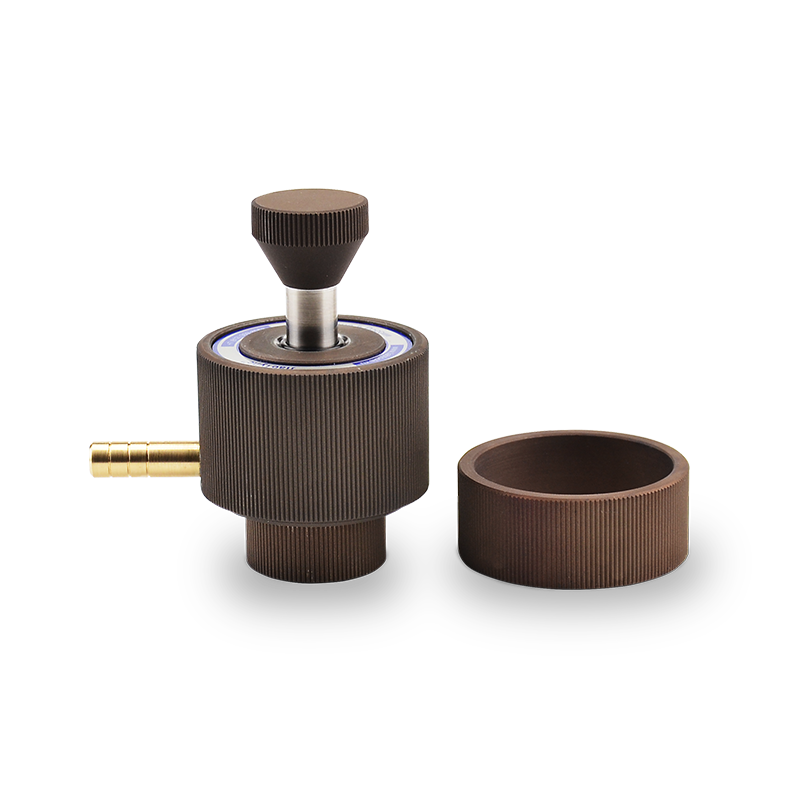

Пресс-формы вакуумируемые круглого сечения для ИК-спектроскопии и XRF–спектрометрии

Пресс-формы вакуумируемые круглого сечения для ИК-спектроскопии и XRF–спектрометрии

Назначение

Вакуумируемые пресс-формы используются, когда необходимо удалить пары воды из образца в частности при ИК-Фурье спектроскопии и изготовлении таблеток из KBr. Также вакуумирование при прессовании используется для равномерного распределения порошка в матрице и удаления воздуха из пробы при проведении рентгеноспектрального флуоресцентного анализа (РСФА или XRF).

Для получения проб используют пресс-формы круглого сечения. Диаметр получаемой таблетки зависит от производителя и модели ИК-Фурье или рентгеновского спектрометра на котором проводится анализ.

Как правило, диаметры необходимых таблетируемых проб стандартные (см. таблицу 1), но возможно изготовление пресс-форм любых диаметров, кратно 0,1 мм.

Таблица 1

Стандартные калибры (мм) 3 5 10 12 13 15 20 25 30 32 40
Максимальная эксплуатационная нагрузка (тонны) 0,4 1 4 6 7 9 16 24 35 40 60
Рекомендуемые модели прессов ПГР-10
ПЛГ-12
ПЛГ-20
ПЛГ-25

Достоинства

  • Запрессовка происходит непосредственно между пробкой и давящим пуансоном, без использования промежуточных наковален, что существенно сокращает время пробоподготовки.
  • Откачка воздуха происходит по всей образующей матрицы, что обеспечивает равномерное распределение прессуемого материала между пробкой и пуансоном.
  • Изготовлены из прочной инструментальной стали. Твердость 60 HRC.
  • Не «заражает» пробу (не привносит свой материал).
  • Шлифовка рабочих поверхностей (Ra0,08), обеспечивает идеальную поверхность образца и исключает налипание пробы на торцы пуансонов.
  • Конструкция пресс-формы обеспечивает аккуратное извлечение готового образца.

Комплект поставки

  • матрица;
  • пробка;
  • пуансон с плоским торцом;
  • пуансон с фигурным торцом для формирования связующих подложек, для пресс-форм используемых при пробоподготовке к РСФА (XRF) спектрометрии;
  • кольцо или крышка для извлечения образца;
  • дополнительный комплект O-образных резиновых колец;
  • руководство по эксплуатации.
